地下浴室:水源电路凭安排——房崇修房 99



上一集讲挖地埋管,暴露了我的几个问题,在论坛和博客两方面引来不少讨论,是九十多集以来,受到网友指正最多的一次。有些错误我改了,有些缺点只好留作下次的经验教训。我总结的经验就是:不实践就不能提高,不晒上网就提高不快。

把藏在地下的事办完了,就该办藏在墙和顶后的事了。在题目里简单说是水和电两样,真干起来才发现还有多路管线要提前解决,再加上取暖、吸尘、浴室换气和干衣机风管,至少六样。

先在靠外墙扩大的部分加了一段木方框架,是墙的延伸,也是淋浴的依托。

然后开始装上水铜管,想好位置走向后,在木方上钻孔好穿管子。水管要先于所有其它管线早就位,是因为用明火焊接,怕烤坏旁边物品,障碍越少越好。先不动水源来管的封口处,干着把各段铜管基本焊好,这样既不妨碍别处用水,不用赶时间;又很容易焊,质量有保证。干过就知道了,水不排净的管子是焊不住的,因为水是冷却剂,温度上不去。而要把管中水完全排净,有时也是不容易的。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/001-1.jpg

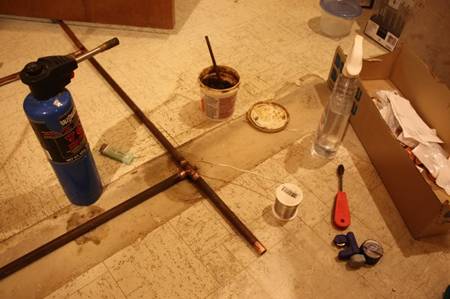

把能分体的部分铜管先在地上焊好,再接到主体上。等把几十个焊点全部完成,通水一试,无一处滴漏,百分之百合格,对咱的技术,难免自豪一把。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/005.jpg

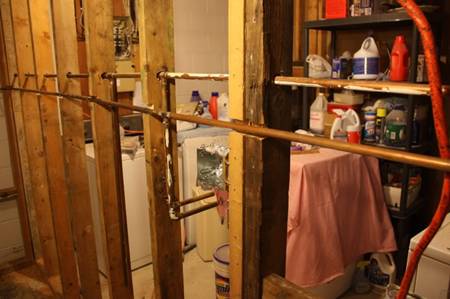

横管一路要为洗衣机和墙边两个水池供水,必须事先想好位置。为冷热两根管子不致“拌蒜”,错开了位,所以在木方旁边锯了个小口。这当然会减弱木方的强度,但无大碍。我查了一下书,在承重墙上,缺口不能超过木方宽度的 25% ,非承重墙不能超过 40% 。而我的这些缺口小于 20% ,是在非承重墙上。这些缺口,在装 drywall 前应该用铁片挡住,以防止将来不慎有钉子穿透管线。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/003-1.jpg

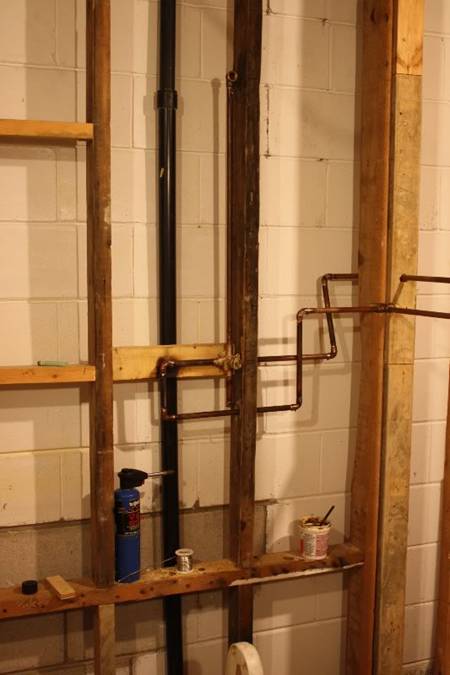

在淋浴的墙后焊好了预设的水龙头,这里是旧洗衣水池的位置,新加的墙。这次用的是一个新产品,所谓易焊型 ,就是四条管都直接焊上去,不像以前一样要先焊再螺旋连接。这就要求焊得快,不过度烧得太烫,以防损坏水龙头的内部。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/012.jpg

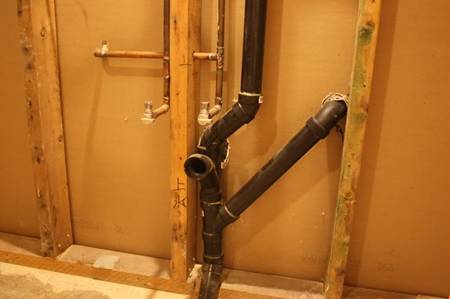

隔墙中部的水管枢纽,此处集中了背对背两个水池和洗衣机的上下水。这些上下水的口子该开多高,曾经几天不能决定,拖了后腿。这是因为,各种形式的洗手池规格不同,有抽屉在上或在下,或无腿悬空挂在墙上的,这些条件决定了所需上下水口的高度不同,我必须先选好水池再定水口高度,否则难免返工。终于选好订购了水池,后文再表。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/015-2.jpg

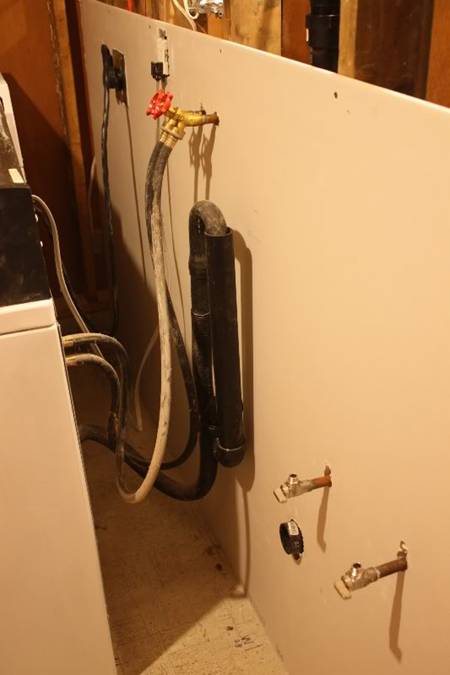

先把洗衣房一面的一块 drywall 装上了,是为了穿过洗衣机供水管道,后焊两个龙头。这块墙板上要开水电共 8 个孔,需精确量好,先挖洞才能装墙。把这些水管装好,当天就把洗衣机接上洗了两锅衣服,要知道我们已经差不多两星期不能洗衣了,又是在大热天里。而我的水管安装,也就提前接受了实践的检验。接上机器就妨碍我拍照了,只好侧面凑合看看。

在浴室一侧,要把原有的冷暖风管道的包装低檐改窄并加长。此处各种管线汇集,按施工方便的顺序,先后装了吸尘、供水、电路、浴室换气和干衣排风五种。这些都是在木框拆开的情况下干的,因为空间有限,要互相避让,得仔细算计,小心施工。所以,各项工作是穿插进行的,不能按既定顺序,看哪样方便干哪样。这就体现了自己干多面手的好处,如果雇各个专业工种,各人自顾自,先干的会给后干的留下麻烦。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/007-2.jpg

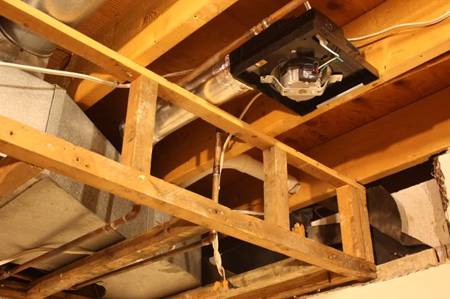

这是马桶上方的角落,看起来是层峦叠嶂。最后面是水管和电线,朝下外露的电线是为 pot light 预留的。其上后方可见白色的吸尘管道,穿墙出到车库里,费了很大力气定位钻孔。近处是排风扇及管道,它与铜水管发生纠结,又返工重做了水管,后来发现水管与灯的位置又有冲突,还要再次返工。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/002-2.jpg

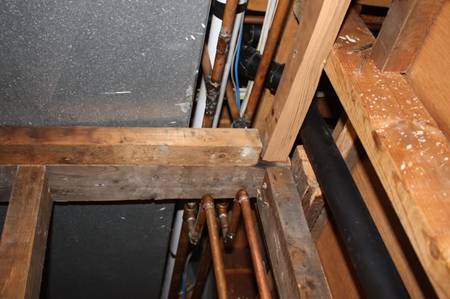

这是相对的另一个角落,是水管的来源方向,比较复杂,有两处四个三通。左方是来水,上方供楼上厨房,下方向左供洗衣、洗手和淋浴,右方供浴缸。去年装厨房时彻底更新的主供水管,没有想到向右供浴缸的一条,这次得把原来的 90 度直角弯烧热后撤下来,改焊三通,这要比新焊难得多。水管的上方还藏着吸尘管和多条电线,需要统筹兼顾。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/010-1.jpg

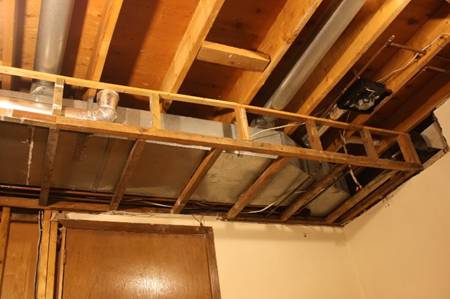

把包装低檐的框架曾经拆散又改了大小,把所有管线接好后又钉了起来,把干衣机的风管(左边)也接通了。

电路部分是在上述做的过程中穿插进行,但是很难在照片中看清楚。值得一说的,一是把原来的铝电线尽量换掉了,从电总盘上直接引线,由这两个房间兼及其它,这次共换新了三个 breaker 的回路。

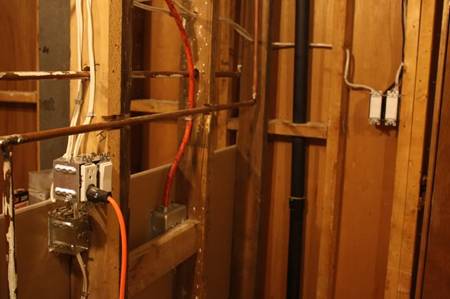

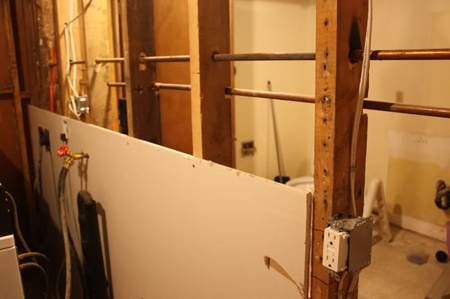

二是洗衣房和浴室都需要 GFCI 的插座,以防止潮湿漏电的危险,但这种插座是可以一个带多个的,所以两房共四个插座,只要逐个并联,用一个 GFCI 就都保护了。下图最近的一个就是。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/017.jpg

三是在浴室里分两路照明,除洗手池上灯外,在另一边将装 3 盏 pot lights ,分别有开关控制。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/011-2.jpg

四是车库里新加的中央吸尘主机,因为地近,也从这线路中引出了电源。关于中央吸尘的安装,是分布在一年多里陆续做的,干到哪有影响了就做一部分,我将在事后单成一集,完整地叙说。

http://i733.photobucket.com/albums/ww331/laolee_2009/base%20bath/019.jpg

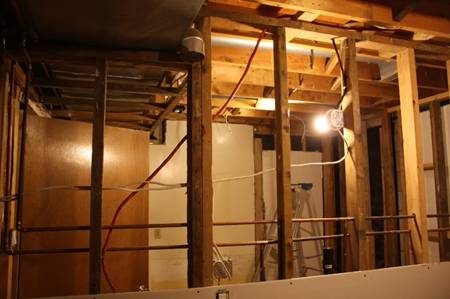

至此,隐藏在墙和顶后的各项就算预装完成了,如上图所见。下一步该轮到封墙了,最难的就是安装顶上 drywall 。因为技术问题我不怕,怕的就是力气活,人手不够呀!我该怎么办呢?

下回分解。
